Como saber se sua válvula de segurança está ruim?

A resposta curta: principais sinais de que sua válvula de segurança falhou

Uma válvula de segurança é ruim quando vaza continuamente, não abre sob pressão excessiva, abre abaixo do ponto de pressão definido ou apresenta corrosão visível e danos físicos. Estes não são problemas menores de manutenção – uma válvula de segurança defeituosa em uma caldeira, vaso de pressão ou sistema HVAC é um risco direto à segurança. Em ambientes industriais, uma válvula de alívio de pressão com falha é uma das principais causas de falhas catastróficas de equipamentos e lesões no local de trabalho. Se a sua válvula estiver pingando, chorando, vibrando ou simplesmente não funcionar corretamente durante um teste manual, ela precisará de inspeção ou substituição imediata.

O guia a seguir aborda todos os sintomas significativos, métodos de teste e considerações de substituição para que você possa tomar uma decisão informada sobre a condição de sua válvula de segurança - seja em um aquecedor de água residencial, uma caldeira comercial, um sistema de ar comprimido ou um vaso de pressão industrial.

Que Válvula de segurança Realmente faz e por que falha

Antes de diagnosticar a falha, é útil entender como o dispositivo funciona. Uma válvula de segurança – também chamada de válvula de alívio de pressão (PRV) ou válvula de alívio de temperatura e pressão (válvula T&P) em aplicações de aquecimento de água – é um dispositivo mecânico projetado para liberar pressão automaticamente quando esta excede um limite de segurança predeterminado. Ele atua como a última linha de defesa entre condições normais de operação e um evento perigoso de sobrepressão.

A válvula contém um disco ou sede com mola que mantém a válvula fechada sob pressão normal. Quando a pressão do sistema sobe acima do ponto de ajuste da válvula – normalmente gravado diretamente no corpo da válvula – a mola é comprimida, o disco levanta e a pressão é liberada até que as condições retornem a níveis seguros. Assim que a pressão cai, a mola empurra o disco de volta para a sede, vedando novamente a válvula.

A falha ocorre através de vários mecanismos bem documentados:

• Fadiga da mola ou corrosão enfraquecendo a força de fechamento
• Incrustação mineral ou acúmulo de sedimentos impedindo o disco de assentar corretamente
• Corrosão do corpo da válvula, sede ou disco devido à exposição química ou umidade
• Danos mecânicos causados por golpe de aríete ou eventos repetidos de sobrepressão
• Degradação térmica de vedações em aplicações de alta temperatura
• Idade simples – a maioria das válvulas de segurança tem uma vida útil recomendada de 3 a 5 anos para uso residencial e intervalos de inspeção anuais para uso industrial

Uma válvula de segurança que nunca tenha sido testada ou substituída após cinco ou mais anos de serviço deve ser tratada como suspeita, independentemente da condição visível. As válvulas podem parecer intactas externamente e completamente inoperantes internamente.

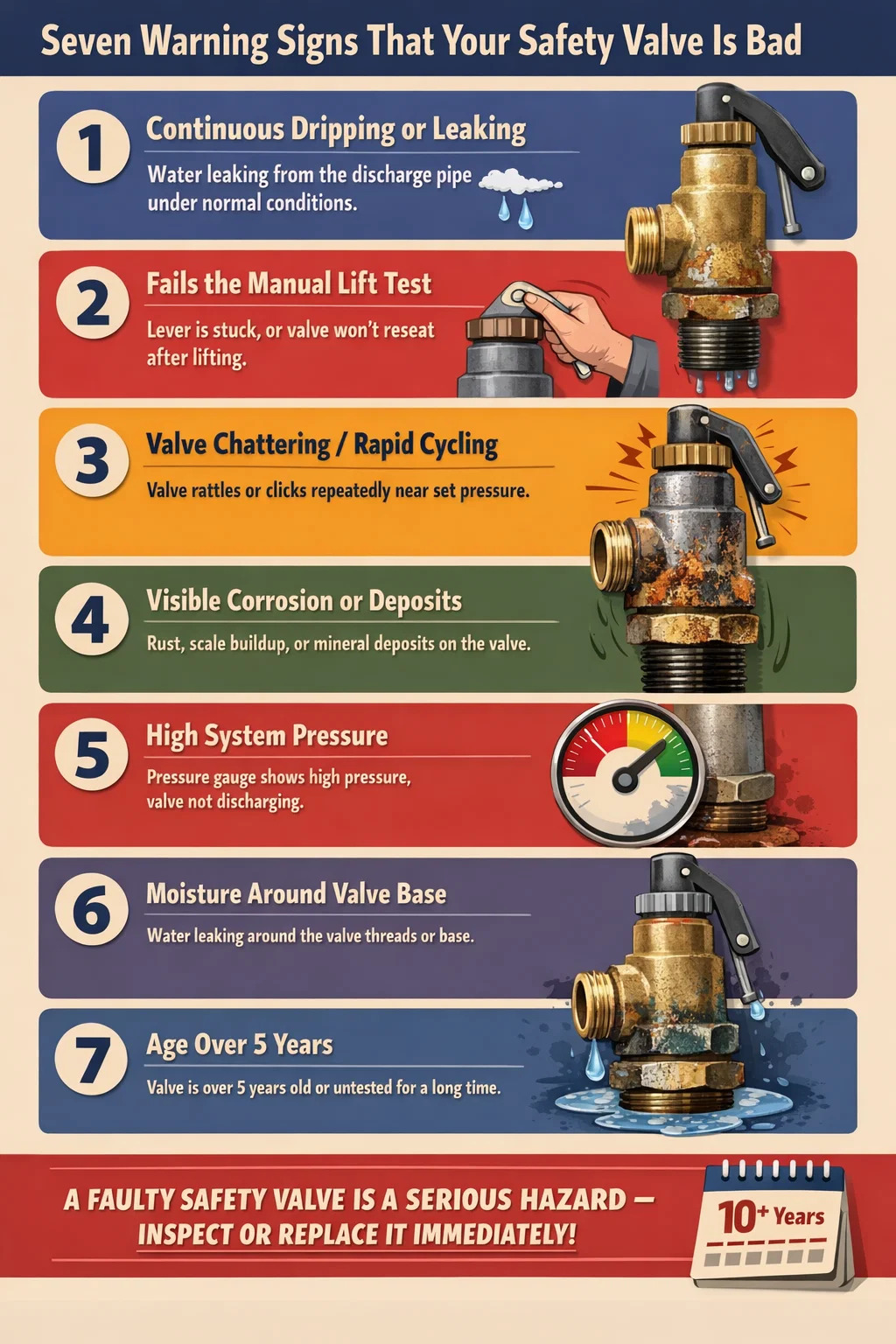

Sete sinais de alerta de que sua válvula de segurança está ruim

1. Gotejamento ou vazamento contínuo do tubo de descarga

Este é o sintoma mais frequentemente observado em aquecedores de água e caldeiras residenciais. Se você notar água pingando continuamente do tubo de descarga conectado à válvula de alívio T&P, a válvula não está assentando corretamente. Existem duas causas possíveis: a pressão ou temperatura do sistema excede genuinamente o ponto de ajuste da válvula (nesse caso, a válvula está funcionando corretamente, mas o problema subjacente do sistema deve ser corrigido) ou a sede da válvula está suja ou danificada e vazando mesmo sob condições normais de operação.

Para distinguir entre os dois, verifique a pressão do sistema com um manômetro. A maioria das válvulas T&P de aquecedores de água residenciais são classificadas em 150 psi e 210°F. Se a sua pressão estiver dentro da faixa normal (normalmente 40–80 psi para água doméstica) e a válvula ainda estiver pingando, o problema é a própria válvula.

2. A válvula falha no teste de elevação manual

A maioria das válvulas de segurança em aquecedores de água e caldeiras possui uma alavanca de teste manual – uma pequena aba de metal que você pode levantar para acionar manualmente a válvula e verificar se ela abre e fecha. Este é um dos testes mais simples e diretos disponíveis. Levante a alavanca por aproximadamente 3 segundos e solte-a. Você deverá ouvir um jato de água ou vapor sendo descarregado e, em seguida, a válvula deverá fechar firmemente quando você soltar a alavanca.

Se a alavanca parecer rígida e nada acontecer quando você a levantar, as partes internas da válvula podem estar congeladas devido à corrosão ou incrustações. Se você levantá-la, a água descarrega, mas a válvula continua a pingar depois de soltá-la, a sede foi perturbada e a válvula agora está vazando. Em ambos os casos – travada aberta ou travada fechada – a válvula deve ser substituída imediatamente. Uma válvula que não abre não pode proteger contra sobrepressão. Uma válvula que não fecha cria um risco de descarga contínua.

Observação: Em válvulas muito antigas que nunca foram testadas, a realização do teste manual pode, às vezes, desalojar a incrustação e fazer com que a válvula comece a vazar posteriormente. Na verdade, isso é evidência de que a válvula já estava comprometida. Substitua-o em vez de tentar reparos.

3. Vibração de válvulas ou ciclagem rápida

Conversando descreve a abertura e fechamento rápido e repetido de uma válvula de segurança, produzindo um clique ou chocalho semelhante ao de uma metralhadora. Isso acontece quando a pressão do sistema está oscilando muito perto do ponto de ajuste da válvula, fazendo com que ela abra e feche repetidamente. Embora a válvula em si possa não estar com defeito neste cenário, vibrações frequentes aceleram o desgaste da sede e fazem com que a válvula se degrade rapidamente.

Uma válvula que tenha apresentado vibração significativa deve ser inspecionada e provavelmente substituída , pois o impacto repetido do disco contra a sede cria microdanos que impedem a vedação adequada. O problema de pressão subjacente também precisa ser resolvido – uma válvula superdimensionada em relação à capacidade do sistema é uma causa comum, assim como o gerenciamento inadequado de contrapressão em sistemas de tubulação industrial.

4. Corrosão, ferrugem ou depósitos minerais visíveis

Examine o corpo da válvula e a área ao redor da saída do tubo de descarga. Depósitos brancos e calcários indicam acúmulo de cálcio ou calcário em água dura - um forte sinal de que a válvula está chorando ou descarregando há algum tempo sem que o problema seja resolvido. Manchas laranja ou marrons apontam para ferrugem do ferro, o que compromete a integridade da sede e do disco da válvula. Depósitos verdes podem indicar corrosão do cobre em sistemas com tubulação de cobre.

Esses depósitos não indicam apenas vazamentos anteriores – eles pioram ativamente o problema, criando superfícies de assentamento ásperas e irregulares que impedem a válvula de fechar corretamente. Qualquer válvula de segurança que apresente corrosão externa significativa ou crosta mineral deve ser substituída em vez de limpa , uma vez que as superfícies internas estão quase certamente em condições comparáveis ou piores.

5. A pressão do sistema permanece alta apesar da presença da válvula

Se um manômetro mostrar consistentemente a pressão do sistema acima da faixa normal de operação e a válvula de segurança não estiver descarregando, há duas explicações preocupantes: o sistema tem uma fonte de sobrepressão separada que deve ser tratada ou a válvula de segurança está presa e fechada e não consegue abrir quando deveria. Uma válvula de segurança que se recusa a abrir sob condições genuínas de sobrepressão é indiscutivelmente mais perigosa do que uma que apresenta fugas, porque permite que a pressão continue a aumentar sem alívio.

Este cenário é mais comum em sistemas onde a válvula de segurança não foi testada durante anos, permitindo que componentes internos emperrem devido à corrosão. Sempre cruze as leituras do manômetro com a classificação do ponto de ajuste da válvula (estampada no corpo da válvula) para determinar se a válvula deveria ter acionado.

6. Água ou umidade ao redor da base ou rosca da válvula

A umidade ao redor da conexão roscada onde a válvula é aparafusada na caldeira, aquecedor de água ou recipiente pode indicar falha na rosca, degradação do selante de rosca ou microfissuras no próprio corpo da válvula. Isso é diferente do gotejamento do tubo de descarga e não deve ser confundido com ele. A umidade nas roscas do corpo da válvula sugere que a carcaça da válvula está comprometida, o que é um modo de falha estrutural.

Nunca tente reapertar o corpo de uma válvula de segurança em um sistema pressurizado. Despressurize e drene o sistema antes de tentar qualquer trabalho nas roscas da válvula.

7. Idade além da vida útil recomendada

Mesmo que uma válvula de segurança não apresente nenhum dos sintomas acima, a idade por si só é uma razão legítima para a substituição. A Sociedade Americana de Engenheiros Mecânicos (ASME) e a maioria dos fabricantes de válvulas recomendam a substituição das válvulas de segurança a cada 3 a 5 anos em aplicações residenciais. As válvulas de segurança industriais e comerciais devem ser testadas e recertificadas anualmente, com substituição conforme indicado pelos resultados da inspeção.

Uma válvula com mais de 10 anos que nunca tenha sido substituída ou testada tem uma fiabilidade desconhecida e deve ser tratada como não funcional para efeitos de planeamento de segurança. A degradação interna da mola e a corrosão da sede progridem de forma invisível ao longo do tempo e não podem ser avaliadas externamente.

Como testar uma válvula de segurança passo a passo

O teste de uma válvula de segurança varia de acordo com a aplicação. O procedimento a seguir se aplica ao cenário residencial mais comum – uma válvula de alívio T&P em um aquecedor de água – mas os princípios se estendem a outras aplicações.

Antes de começar

• Confirme se o tubo de descarga direciona a água com segurança para um ralo no chão ou para fora – nunca para um local onde água escaldante possa causar ferimentos
• Tenha uma válvula de substituição em mãos antes de testar uma válvula antiga, caso ela não seja recolocada após a atuação
• Use equipamento de proteção adequado – a água descarregada pode estar muito quente
• Localize a classificação de pressão e temperatura da válvula na etiqueta ou carimbo no corpo da válvula

Procedimento de teste de elevação manual

1. Localize a alavanca de teste na lateral da válvula
2. Levante a alavanca firmemente e segure-a por 3 segundos
3. Ouça se há água ou vapor sendo descarregado pelo cano
4. Solte a alavanca e observe se a válvula para de descarregar imediata e completamente
5. Aguarde 30 segundos e verifique se há gotejamento contínuo na saída do tubo de descarga.

Passe: A válvula abriu quando levantada, descarregou água ou vapor e recolocou de forma limpa, sem gotejamento depois.

Falha: A alavanca está presa e não se move, não ocorreu descarga ou a válvula continua a pingar após ser liberada.

Teste de Pressão para Válvulas Industriais e Comerciais

Para válvulas de alívio de pressão industriais em caldeiras, compressores ou vasos de pressão, um teste de bancada ou teste de pressão in-situ é o método de verificação padrão. Isso envolve a aplicação de uma fonte de pressão calibrada à entrada da válvula e a documentação da pressão exata na qual a válvula abre (chamada de “pressão definida” ou “pressão de pop”) e reajusta. A tolerância aceitável é normalmente de ±3% da pressão de ajuste da placa de identificação para válvulas acima de 70 psi, de acordo com os padrões da Seção VIII da ASME.

As válvulas que abrem mais de 3% abaixo ou acima da pressão nominal de ajuste estão fora de calibração e devem ser reparadas ou substituídas. A documentação dos testes de válvulas de segurança é um requisito regulatório na maioria das jurisdições para equipamentos de pressão comerciais e industriais.

Modos de falha da válvula de segurança comparados

O que acontece se você ignorar uma válvula de segurança ruim

As consequências da operação de um sistema com uma válvula de segurança defeituosa variam desde pequenos danos materiais até falhas catastróficas com risco para a vida humana. Isto não é um exagero – as falhas em vasos de pressão são uma causa documentada e estudada de acidentes industriais em todo o mundo.

Explosão do aquecedor de água

Um aquecedor de água residencial sem uma válvula de alívio T&P funcionando pode sofrer uma explosão de vapor em expansão de líquido fervente (BLEVE) se o termostato falhar na posição aberta e a temperatura subir sem controle. O resultado é uma explosão movida a vapor capaz de lançar o aquecedor de água através de pisos e tetos, com a energia liberada equivalente a várias bananas de dinamite. Os incidentes BLEVE envolvendo aquecedores de água residenciais são raros precisamente porque as válvulas T&P são exigidas pelo código – mas ocorrem casos todos os anos em que as válvulas foram deliberadamente removidas, desviadas ou deixadas em estado de falha.

Eventos de sobrepressão da caldeira

Caldeiras comerciais e industriais que operam sem válvulas de segurança funcionando corretamente estão sujeitas a supervisão regulatória rigorosa por um bom motivo. Um evento de sobrepressão em um sistema de caldeira pode romper tubos, destruir trocadores de calor e causar danos estruturais ao edifício que abriga o sistema. Em aplicações de caldeiras a vapor, a liberação de vapor superaquecido em alta pressão representa imediatamente uma ameaça à vida de qualquer pessoa que esteja nas proximidades.

Ruptura do Sistema de Ar Comprimido

Os tanques do compressor de ar são equipados com válvulas de segurança para evitar a ruptura do tanque devido à sobrepressão. Uma válvula de alívio de pressão corroída ou emperrada em um tanque de compressor que está simultaneamente passando por uma falha no pressostato cria condições para falha do tanque. Rupturas em tanques de compressores de ar produzem estilhaços em velocidade letal e foram responsáveis por múltiplas mortes em oficinas e garagens. Os registros da OSHA documentam esses incidentes anualmente, a maioria envolvendo tanques antigos com válvulas de segurança comprometidas ou ausentes.

Danos materiais por descarga contínua

Mesmo sem uma falha catastrófica, uma válvula de segurança que chora continuamente causará danos cumulativos de água em pisos, paredes e na área ao redor do equipamento. Em regiões de águas duras, os depósitos de incrustações provenientes da água descarregada podem danificar as linhas de drenagem e os revestimentos do piso. A perda contínua de água também aumenta os custos de serviços públicos e pode permitir o crescimento de mofo em áreas com pouca ventilação ao redor da tubulação de descarga.

Substituindo uma válvula de segurança ruim: o que você precisa saber

A substituição de uma válvula de segurança é uma tarefa mecânica simples em aquecedores de água residenciais e pequenas caldeiras, mas requer atenção cuidadosa à correspondência das especificações e à técnica de instalação adequada.

Combine exatamente a válvula de substituição

A válvula de substituição deve corresponder à original em três parâmetros críticos:

• Classificação de pressão: A pressão definida deve corresponder ou ser apropriada à pressão máxima de trabalho permitida (MAWP) do sistema
• Classificação de temperatura (para válvulas T&P): Deve corresponder ou exceder a saída de temperatura máxima do equipamento
• BTU ou capacidade de fluxo: A válvula deve ser classificada para liberar pelo menos tanta energia quanto o sistema pode gerar – válvulas de substituição subdimensionadas são um erro comum
• Tamanho e tipo de rosca: O tamanho da rosca NPT deve corresponder à porta existente no aquecedor de água ou vaso

Para aquecedores de água residenciais, essas informações normalmente estão estampadas na válvula existente e listadas nas especificações do fabricante do equipamento. As válvulas T&P padrão para aquecedores de água residenciais são comumente classificadas em 150 psi / 210°F com uma conexão NPT de 3/4 de polegada e classificações de BTU variando de 100.000 a 200.000 BTU/h, dependendo do tamanho do tanque e da saída do aquecedor.

Notas de instalação

• Sempre drene e despressurize o sistema antes de remover a válvula antiga
• Limpe completamente a porta roscada e aplique fita de vedação de rosca de PTFE nova (fita de encanador) nas novas roscas da válvula
• Não aperte demais – a maioria dos fabricantes especifica um torque na faixa de 15 a 30 pés-lb; apertar demais pode quebrar o corpo da válvula
• Certifique-se de que o tubo de descarga seja reinstalado corretamente – ele deve terminar em um local seguro, inclinado para baixo para permitir a drenagem e não ser tampado ou obstruído
• Execute um teste de elevação manual após a repressurização para confirmar se a nova válvula abre e recoloca corretamente
• Rotule a válvula com a data de instalação para referência futura

Em muitas jurisdições, a substituição da válvula de segurança em equipamentos de pressão comerciais ou industriais deve ser realizada por um técnico licenciado ou inspetor de caldeiras. Verifique os códigos locais antes de tentar este trabalho em ambientes comerciais.

Custo de substituição

Uma válvula de alívio T&P residencial normalmente custa entre US$ 10 e US$ 40 pela peça em si. Um encanador licenciado que realiza a substituição normalmente cobrará de US$ 100 a US$ 300, incluindo mão de obra, dependendo da localização e acessibilidade do aquecedor de água. As válvulas de segurança industriais variam enormemente em custo - uma válvula de alívio de pressão com mola básica certificada pela ASME para serviços industriais pode variar de US$ 50 a vários milhares de dólares, dependendo do tamanho, classificação de pressão e material de construção. Dadas as consequências da falha, este é um dos locais com menor custo justificado para adiar a manutenção em qualquer sistema mecânico.

Com que frequência as válvulas de segurança devem ser inspecionadas e substituídas

A frequência de inspeção e substituição depende muito da aplicação, do ambiente operacional e da estrutura regulatória que rege o equipamento.

Para ambientes de alta corrosão — incluindo sistemas que utilizam produtos químicos agressivos, água com alto teor de cloro ou ar com alta umidade — os intervalos de inspeção devem ser reduzidos e as verificações visuais devem ser realizadas no mínimo trimestralmente. A condição real da válvula no momento da inspeção deve sempre ter precedência sobre um cronograma de substituição baseado em calendário. Uma válvula que apresente sinais de corrosão após dois anos deve ser substituída após dois anos, e não adiada para o cronograma de cinco anos.

Problemas frequentemente confusos: quando não é a válvula de segurança

Nem todos os sintomas relacionados à pressão apontam diretamente para a própria válvula de segurança. Compreender o que mais pode causar sintomas semelhantes ajuda a evitar substituições desnecessárias e garante que o problema real seja resolvido.

Expansão Térmica em Sistemas Fechados

Em residências com uma válvula redutora de pressão (PRV) no abastecimento de água, o sistema de água fica efetivamente fechado - a expansão da água aquecida no tanque não tem para onde ir, exceto para aumentar a pressão. Se nenhum tanque de expansão estiver instalado, a válvula de alívio T&P abrirá periodicamente para aliviar esta pressão de expansão térmica, causando gotejamento intermitente que parece uma falha da válvula. Nesse cenário, a válvula de segurança está funcionando corretamente – a solução é instalar um tanque de expansão térmica, e não substituir a válvula de alívio.

Pressão excessiva de fornecimento

A pressão do abastecimento de água municipal acima de 80 psi é comum em algumas áreas e pode fazer com que a válvula T&P chore se se aproximar da pressão nominal de ajuste da válvula. A solução é ajustar ou substituir a válvula redutora de pressão de entrada, e não a própria válvula T&P. Verifique a pressão de alimentação em uma mangueira externa com um medidor simples - eles estão disponíveis por menos de US $ 15 em qualquer loja de ferragens.

Condensação em Tubos Frios

Em ambientes úmidos, a condensação nas tubulações de abastecimento de água fria próximas ao aquecedor de água pode criar poças no chão que são confundidas com descarga de válvula. Toque no tubo de descarga após um período de operação do aquecedor - se estiver molhado, mas a água estiver fria e o próprio tubo estiver frio, provavelmente você está lidando com condensação em vez de descarga da válvula.

Medidor de pressão com defeito

Em sistemas industriais e comerciais, um manômetro mostrando leituras elevadas pode estar com defeito, em vez de a pressão ser genuinamente alta. Antes de condenar uma válvula de segurança por não abrir sob aparente sobrepressão, verifique a leitura do medidor com um segundo medidor calibrado. Os manômetros são itens de desgaste que também requerem recalibração e substituição periódicas.

Resumo: A maneira mais rápida de avaliar sua válvula de segurança

Se você está procurando uma lista de verificação rápida para executar agora, aqui está uma sequência de avaliação direta:

1. Veja: Há gotejamento, umidade, incrustações ou ferrugem no corpo da válvula e no tubo de descarga ou ao redor dele? Se sim, inspecione mais detalhadamente ou substitua.
2. Ouça: Há alguma vibração, assobio ou clique na válvula durante a operação normal? Se sim – inspecione e provavelmente substitua.
3. Teste: Execute o teste de elevação manual. Ele abre livremente e recoloca de forma limpa? Caso contrário, substitua.
4. Data: Quando foi substituído pela última vez? Se há mais de 5 anos ou desconhecido – substitua proativamente.
5. Verificação de pressão: A pressão do sistema está consistentemente dentro da faixa normal de operação do seu equipamento? Caso contrário, resolva primeiro o problema de pressão do sistema e depois reavalie a válvula.

Uma válvula de segurança é um componente pequeno e barato em relação ao equipamento que protege e às consequências de sua falha. Em caso de dúvida, substitua-o. O custo de uma nova válvula é trivial comparado ao custo potencial – financeiro e outros – de operar sem uma que funcione.
