Com que frequência as válvulas de segurança precisam ser testadas?

A resposta direta: com que frequência as válvulas de segurança precisam ser testadas

Para a maioria das aplicações industriais e comerciais, as válvulas de segurança devem ser testadas pelo menos uma vez a cada 12 meses . No entanto, esta não é uma regra universal. A frequência real necessária depende da indústria, do ambiente operacional, dos códigos regulatórios aplicáveis ​​e do tipo específico de válvula de segurança em uso. Em ambientes de alto risco ou de alta ciclagem, os intervalos de teste podem ser tão curtos quanto a cada três a seis meses. Em sistemas bem monitorizados e de baixo risco, alguns quadros regulamentares permitem intervalos de até cinco anos — mas apenas quando apoiados por avaliações de risco documentadas e dados históricos de desempenho.

A resposta curta é esta: se você não tiver certeza, opte por testes anuais. Esse intervalo satisfaz os requisitos da maioria dos principais padrões, incluindo ASME, API e muitos códigos de segurança nacionais. Mas para proteger verdadeiramente o seu equipamento, o seu pessoal e a sua situação legal, é necessário compreender o quadro completo do que impulsiona a frequência dos testes — e o que acontece quando as válvulas não são testadas dentro do prazo.

Por que Válvula de segurança A frequência de teste não é única

As válvulas de segurança são dispositivos de alívio de pressão projetados para proteger os sistemas contra sobrepressão – uma condição que pode causar falhas catastróficas no equipamento, incêndios, explosões ou liberações tóxicas. Como as consequências da falha são tão graves, o teste das válvulas de segurança é rigorosamente regulamentado. Mas os intervalos específicos são moldados por múltiplos fatores sobrepostos.

Ambiente operacional e tipo de mídia

Uma válvula de segurança que manuseia vapor limpo em uma sala de caldeira bem controlada sofre muito menos desgaste do que uma que gerencia produtos químicos corrosivos, gases carregados de partículas ou fluidos viscosos. Quando o meio do processo é agressivo ou sujo, as válvulas acumulam depósitos, sofrem corrosão ou desenvolvem vazamentos na sede muito mais rapidamente. Nestas condições, testar semestralmente — ou mesmo trimestralmente — não é excessivo. É uma prática prudente de engenharia.

Ciclos de pressão e temperatura do sistema

As válvulas que passam por ciclos de pressão frequentes – abrindo e recolocando várias vezes por ano – desgastam suas superfícies de vedação mais rapidamente do que as válvulas que raramente acionam. A ciclagem térmica também causa fadiga nas molas e nos materiais do corpo. Válvulas de alto ciclo em indústrias de processo, como petroquímica ou geração de energia, geralmente exigem inspeções mais frequentes do que o mínimo regulamentar.

Jurisdição Regulatória e Códigos Aplicáveis

Diferentes países, estados e indústrias operam sob diferentes quadros regulamentares. O que satisfaz o padrão de gerenciamento de segurança de processos da OSHA pode diferir dos requisitos da Diretiva de Equipamentos de Pressão (PED) da UE, dos regulamentos PSSR 2000 do Reino Unido ou dos códigos locais de inspeção de caldeiras. Sempre verifique qual padrão se aplica ao seu equipamento e local específicos.

Intervalos de teste por setor e padrão

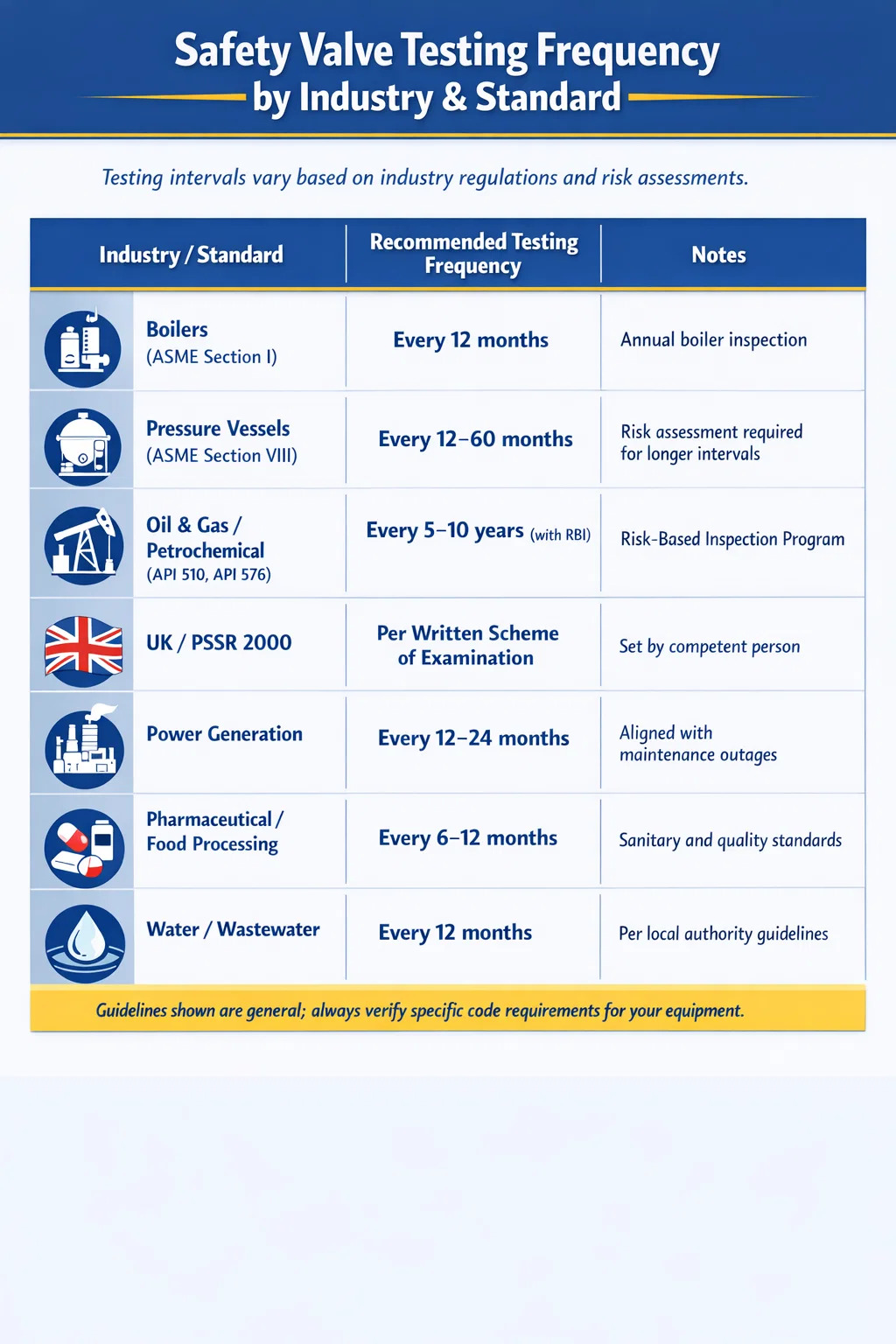

A tabela abaixo resume os requisitos comuns de frequência de testes nas principais indústrias e estruturas regulatórias. Estas são diretrizes gerais – consulte sempre a edição específica da norma que se aplica ao seu equipamento.

Observe que o setor de petróleo e gás — onde a metodologia de Inspeção Baseada em Risco (RBI) é amplamente adotada — pode legalmente estender os intervalos de testes para cinco ou até dez anos. Isto não é negligência. É uma abordagem estruturada e orientada por dados que utiliza análise de modo de falha, registros históricos de desempenho da válvula e monitoramento em tempo real para justificar intervalos estendidos enquanto mantém ou melhora os resultados gerais de segurança.

O que os padrões ASME e API realmente dizem sobre a frequência dos testes

Dois dos órgãos de orientação mais amplamente referenciados para testes de válvulas de segurança são ASME (American Society of Mechanical Engineers) e API (American Petroleum Institute). Compreender detalhadamente seus requisitos ajuda a esclarecer o que é realmente necessário versus o que é simplesmente a melhor prática.

Código ASME para caldeiras e vasos de pressão

A Seção I do BPVC da ASME (Caldeiras de Potência) e a Seção VIII (Vasos de Pressão) abordam válvulas de alívio de segurança. Para caldeiras elétricas, o código exige que as válvulas de segurança sejam testadas pelo menos anualmente como parte do processo de inspeção da caldeira. Para vasos de pressão sob a Seção VIII, a norma é menos prescritiva quanto aos intervalos e, em vez disso, orienta os usuários a seguirem as recomendações da Agência de Inspeção Autorizada (AIA) e do fabricante da válvula.

A ASME também publica padrões através de sua série PTC (Códigos de Teste de Desempenho) e o NB (Conselho Nacional) fornece orientação através do NB-23 (Código de Inspeção do Conselho Nacional), que cobre inspeção e teste de dispositivos de alívio de pressão. A NB-23 recomenda intervalos de testes não superiores a cinco anos para a maioria dos vasos de pressão , com intervalos menores para serviços mais exigentes.

API 576 – Inspeção de Dispositivos de Alívio de Pressão

API 576 é o principal padrão para práticas de inspeção de válvulas de alívio de pressão nas indústrias de petróleo e petroquímica. Ele fornece orientação detalhada sobre intervalos de inspeção com base na severidade do serviço. A norma categoriza os serviços em limpos, moderados e severos, com intervalos recomendados que variam de 10 anos para serviços limpos e não corrosivos até 2 anos ou menos para serviços severos ou incrustantes.

A API 576 também endossa explicitamente o uso de programas RBI. Sob um programa RBI devidamente implementado e alinhado com API 580 e API 581, o intervalo de inspeção para uma válvula de segurança pode ser estendido além das recomendações padrão — mas somente quando apoiado por uma análise de risco documentada revisada e aprovada por um inspetor ou engenheiro qualificado.

API 510 – Código de Inspeção de Vasos de Pressão

A API 510 rege a inspeção contínua de vasos de pressão em serviço e faz referência à API 576 para inspeção de dispositivos de alívio de pressão. Reforça que os operadores devem manter registros de todos os testes de válvulas e que os intervalos devem ser defensáveis ​​com base no histórico operacional e nas condições de serviço do equipamento.

Os três principais tipos de testes de válvulas de segurança e quando cada um é usado

Nem todos os testes de válvulas de segurança são iguais. Existem três categorias principais de testes e cada uma serve a uma finalidade diferente dentro de um programa de manutenção.

Testes in-situ (no local)

O teste in-situ é realizado enquanto a válvula permanece instalada no sistema. O método mais comum é um teste de elevação manual, onde a alavanca de teste da válvula é operada brevemente para verificar se o disco sobe livremente e a válvula pode abrir. Esse tipo de teste é rápido, barato e pode ser feito sem desligar o sistema. No entanto, apenas confirma que a válvula pode abrir – não verifica a pressão definida (a pressão à qual a válvula abre) ou a pressão de reajuste.

Os testes de elevação manuais são apropriados como verificação entre intervalos, mas não devem substituir o teste de bancada completo. Muitos códigos de caldeiras e requisitos de seguro especificam testes de elevação manuais a cada três a seis meses, além de testes completos anuais.

Teste de bancada (teste de oficina)

O teste de bancada envolve remover a válvula de segurança de serviço e testá-la em uma bancada de teste dedicada usando equipamento calibrado. Este é o padrão ouro para verificação de válvulas de segurança. Um teste de bancada adequado confirma a pressão de ajuste, a purga (a queda de pressão antes da válvula ser reposicionada) e a estanqueidade da sede após o reencaixe. Qualquer válvula que não abra dentro de ±3% da pressão de ajuste estampada — a tolerância especificada pela maioria dos padrões — deve ser ajustada ou substituída.

Os testes de bancada também permitem uma inspeção interna completa: examinando o disco, a sede, a guia, a mola e o corpo em busca de corrosão, erosão, rachaduras ou incrustações. Uma válvula que passa em um teste de elevação, mas tem uma mola corroída ou sede erodida, ainda pode falhar sob condições reais de sobrepressão. — um risco que os testes de bancada e os testes in situ não detectam.

Teste on-line com equipamento de teste portátil

Um número crescente de instalações utiliza sistemas portáteis de teste de válvulas – dispositivos que aplicam uma força controlada ao eixo da válvula para simular a força de elevação da pressão do sistema, permitindo a verificação da pressão de ajuste sem realmente pressurizar a válvula até seu ponto de ajuste. Esses sistemas, como aqueles que usam o método de teste on-line TREVITEST ou Furmanite, são particularmente valiosos para sistemas que não podem ser colocados off-line para manutenção.

Os testes online são cada vez mais aceitos pelos órgãos reguladores quando realizados de acordo com procedimentos validados. É particularmente comum em indústrias de processos contínuos, como fábricas de produtos químicos e refinarias, onde as paralisações do sistema são pouco frequentes e caras. No entanto, os testes on-line ainda têm limitações: não podem avaliar a condição interna, o aperto da sede ou a pressão de reassentamento com a mesma confiança que os testes de bancada.

Fatores que podem encurtar ou estender o intervalo de testes

Se o intervalo de teste deve ser menor ou maior que a linha de base depende de uma combinação de fatores técnicos e operacionais. Aqui está uma análise prática das considerações mais significativas.

Fatores que normalmente encurtam os intervalos de teste

• Meios de processo corrosivos, ácidos, alcalinos ou que contenham partículas sólidas
• Serviço em alta temperatura (acima de 300°C / 572°F) que acelera o relaxamento da mola e o desgaste da sede
• Histórico frequente de atuação da válvula — uma válvula que abriu três ou mais vezes no ano passado precisa de mais atenção
• Falhas em testes anteriores: qualquer válvula que falhou no último teste deve ser colocada em um cronograma mais frequente
• Válvulas que protegem sistemas críticos para a segurança da vida (edifícios ocupados, hospitais, escolas)
• Mandatos regulatórios de seguradoras ou autoridades locais que impõem intervalos mais curtos do que o padrão básico
• Idade do equipamento: válvulas com mais de 10 a 15 anos normalmente se desviam mais facilmente da pressão de ajuste

Fatores que podem apoiar intervalos de teste estendidos

• Meios de processo limpos e não corrosivos (como vapor seco, nitrogênio ou ar de instrumento)
• Serviço de baixa temperatura e baixa pressão dentro do envelope de projeto da válvula
• Histórico consistente e documentado de aprovação em testes sem ajuste em vários ciclos
• Monitoramento on-line contínuo (transmissores de pressão, monitoramento de emissões acústicas) que fornece dados de desempenho em tempo real
• Um programa de Inspeção Baseada em Risco (RBI) formalmente implementado e verificado por terceiros
• Válvulas de construção de alta qualidade de fabricantes respeitáveis com dados comprovados de desempenho de longo prazo

Vale ressaltar que a prorrogação de um intervalo sempre requer justificativa documentada. Um inspetor ou gerente de instalação que estende o intervalo de teste de uma válvula de segurança sem evidências documentadas para apoiar essa decisão está criando uma exposição de responsabilidade significativa – tanto para a instalação quanto para si pessoalmente.

O que acontece quando as válvulas de segurança não são testadas dentro do prazo

As consequências de ignorar ou atrasar os testes de válvulas de segurança variam de penalidades regulatórias a acidentes catastróficos. A compreensão desses resultados reforça por que os cronogramas de testes não são opcionais.

Desvio da válvula e desvio da pressão definida

Com o tempo, as molas perdem tensão devido à ciclagem térmica e à fadiga. Uma válvula de segurança que foi corretamente configurada para abrir a 150 psi quando instalada pode desviar para abrir a 130 psi (causando perdas desnecessárias no processo) ou 170 psi (permitindo sobrepressão perigosa antes de aliviar). Estudos de populações de válvulas de segurança industriais descobriram que entre 10% e 30% das válvulas não testadas são encontradas fora de sua tolerância aceitável de pressão de ajuste quando finalmente testado — uma taxa de falha significativa para um dispositivo crítico para a segurança.

Vazamento no assento e fervura

Uma válvula cuja sede tenha sido danificada por corrosão, erosão ou recolocação inadequada pode vazar continuamente abaixo da pressão definida - uma condição chamada "fervura". Embora a fervura em si nem sempre seja imediatamente perigosa, ela representa perda de meios de processo, emissões ambientais (particularmente relevantes para serviços de gás ou vapor) e um aviso prévio de que o contato entre o disco e a sede da válvula foi comprometido. Se não for tratada, uma válvula fervendo pode progredir até a falha total.

Válvulas presas abertas ou presas fechadas

Uma válvula que não tenha sido testada ou operada por um longo período pode desenvolver corrosão entre o disco e a sede (presa fechada) ou entre a guia e o corpo (presa aberta). Uma válvula presa e fechada não oferece proteção contra sobrepressão. Uma válvula presa aberta causa perda contínua de produto e condições operacionais potencialmente inseguras. Ambos os cenários são o resultado direto de testes e manutenção inadequados.

Consequências regulatórias e de seguros

As instalações encontradas operando com testes de válvulas de segurança atrasados enfrentam possíveis ações de fiscalização de reguladores como a OSHA (sob seu padrão PSM para produtos químicos altamente perigosos), autoridades estaduais de inspeção de caldeiras ou o Conselho Nacional. As consequências podem incluir ordens de encerramento obrigatório, multas e, no caso de um incidente, potencial responsabilidade criminal para a gestão das instalações. As apólices de seguro para instalações industriais também normalmente exigem a demonstração dos registros atuais de testes de válvulas de segurança – um cronograma de testes expirado pode anular a cobertura exatamente no momento em que ela é mais necessária.

Construindo um Programa de Teste e Manutenção de Válvulas de Segurança

Um intervalo de teste só é significativo quando incorporado a um programa mais amplo. Um programa robusto de manutenção de válvulas de segurança inclui os seguintes elementos.

Registro completo de válvulas

Cada válvula de segurança em sua instalação deve ser catalogada em um registro de válvula que inclua: número da etiqueta, localização, serviço, tamanho de entrada e saída, pressão definida, código de projeto, fabricante, modelo, data do último teste, próximo teste programado e histórico de resultados de teste. Sem um registro completo, é impossível saber quais válvulas devem ser testadas e quais foram negligenciadas.

Pessoal qualificado de inspeção e teste

O teste da válvula de segurança deve ser realizado por ou sob a supervisão de pessoal qualificado. Em muitas jurisdições, isto significa um inspetor certificado pelo Conselho Nacional ou uma Agência de Inspeção Autorizada. Usar técnicos não qualificados para testar válvulas de segurança não é apenas arriscado – pode tornar os resultados do teste legalmente inválidos para fins regulatórios.

Equipamento de teste calibrado

Bancadas de teste devem usar manômetros calibrados rastreáveis de acordo com padrões nacionais (como o NIST nos Estados Unidos). Os registros de calibração do equipamento de teste devem ser mantidos juntamente com os registros de teste da válvula. Um teste preciso usando um medidor não calibrado não é um teste preciso – e não resistirá ao escrutínio regulatório.

Registros de testes detalhados e documentação de disposição

Cada teste deve ser documentado com a data, identidade do testador, pressão definida conforme encontrada, pressão definida conforme deixada (após qualquer ajuste), equipamento de teste usado e disposição (devolvido ao serviço, reparado ou substituído). Esses registros formam o banco de dados histórico que justifica futuras decisões de intervalo e demonstra conformidade regulatória. Os registros devem ser mantidos durante a vida útil do equipamento , não apenas para o ciclo de teste mais recente.

Estratégia de válvula sobressalente

Para aplicações críticas, muitas instalações mantêm um conjunto de válvulas sobressalentes pré-testadas. Quando uma válvula é removida para teste de bancada, a peça sobressalente pré-testada é imediatamente instalada, eliminando qualquer período em que o sistema protegido opere sem um dispositivo de alívio funcional. Esta prática é particularmente valiosa em operações contínuas, onde mesmo breves intervalos desprotegidos representam um risco significativo.

Inspeção Baseada em Risco: Uma Abordagem Mais Inteligente para Intervalos de Teste

A Inspeção Baseada em Risco (RBI) é uma metodologia que utiliza análise de risco quantitativa ou qualitativa para priorizar e programar atividades de inspeção. Em vez de aplicar um intervalo fixo a todas as válvulas igualmente — independentemente de sua condição, serviço ou criticidade — a RBI aloca recursos de inspeção onde o risco de falha é maior.

Sob uma estrutura RBI, uma válvula de segurança em serviço limpo e de baixa pressão, com um histórico de testes impecável de 15 anos, pode ser programada para testes a cada cinco anos. Enquanto isso, uma válvula em serviço corrosivo e de alta pressão com histórico de vazamento na sede pode ser colocada em um intervalo de seis meses. A carga de trabalho total da inspeção pode ser semelhante, mas o perfil de risco da instalação é substancialmente melhorado porque os recursos são direcionados para onde são mais importantes.

API 580 e API 581 fornecem a estrutura primária para RBI nas indústrias de petróleo, gás e química. A implementação de um programa RBI compatível normalmente requer: uma avaliação sistemática de risco de todos os equipamentos que contêm pressão, análise de probabilidade de falha com base em mecanismos de degradação, análise de consequência de falha com base no potencial de perigo do fluido contido e revisão e atualização contínuas das pontuações de risco à medida que novos dados de inspeção se tornam disponíveis.

O RBI não é uma forma de reduzir a segurança – é uma forma de manter ou melhorar a segurança ao mesmo tempo que utiliza os recursos de inspeção de forma mais eficaz. As instalações que implementaram o RBI corretamente geralmente relatam menos falhas inesperadas nas válvulas e melhor integridade geral do sistema de pressão do que aquelas que dependem apenas de programas de intervalo fixo.

Erros comuns em programas de teste de válvulas de segurança

Mesmo programas de manutenção bem-intencionados caem em armadilhas previsíveis. Esses são os erros mais comuns que prejudicam a eficácia dos cronogramas de testes de válvulas de segurança.

• Tratar um teste de elevação manual como um substituto para o teste de bancada. Um teste de elevação informa que a válvula pode abrir. Não informa nada sobre a precisão da pressão definida, a condição interna ou o comportamento de reassentamento.
• Falha ao atualizar os intervalos de teste após alterações no processo. Se a pressão, a temperatura ou o meio do sistema mudaram desde a última revisão de intervalo, o cronograma de testes pode não ser mais apropriado.
• Ignorando válvulas que nunca atuaram. Uma válvula que nunca abriu não é necessariamente confiável – ela pode estar presa e fechada devido à corrosão ou incrustação. Válvulas há muito inativas geralmente precisam de mais escrutínio, e não menos.
• Usando o mesmo intervalo para todas as válvulas, independentemente do serviço. A aplicação de um cronograma geral de 12 meses para cada válvula em uma instalação diversificada ignora diferenças reais de risco e criticidade.
• Má gestão de registros. Perder ou deixar de documentar os registros de testes elimina a base histórica para decisões de intervalo e cria exposição regulatória.
• Atrasando os testes devido à pressão de produção. A conveniência operacional nunca deve substituir os cronogramas de testes de válvulas de segurança. Os diferimentos devem ser formalmente avaliados e documentados em termos de risco, e não simplesmente ignorados.

Lista de verificação prática para revisar seu cronograma de testes de válvulas de segurança

Se você estiver revisando ou estabelecendo um programa de testes de válvulas de segurança, siga esta lista de verificação para garantir que seus intervalos e práticas sejam defensáveis e eficazes.

1. Identifique todas as válvulas de segurança em suas instalações e verifique se cada uma está incluída em seu sistema de gerenciamento de manutenção.
2. Confirme qual padrão ou código regulatório se aplica a cada válvula com base em seu serviço, localização e classificação de projeto.
3. Revise as condições do processo (meio, pressão, temperatura) para cada válvula e avalie se o intervalo atual é apropriado para aquela severidade de serviço.
4. Verifique os registros históricos de testes para cada válvula – qualquer válvula com histórico de desvio, falha ou ajuste precisa de um intervalo mais curto no futuro.
5. Verifique se o pessoal que realiza os testes possui as qualificações apropriadas e se o equipamento de teste está dentro da janela de calibração.
6. Confirme se os registros de teste estão completos, armazenados de forma segura e acessíveis para inspeção regulatória.
7. Identifique quaisquer válvulas cujo prazo de teste tenha passado e estabeleça um plano de ação corretiva com avaliação de risco documentada para quaisquer adiamentos.
8. Se a sua instalação operar sob um programa RBI, verifique se os intervalos das válvulas de segurança foram incorporados na avaliação RBI e se os intervalos são revisados ​​sempre que as condições do processo ou do equipamento mudam significativamente.
9. Envolva sua seguradora e/ou agência de inspeção autorizada para confirmar se seu programa de testes atende aos requisitos deles - não apenas ao limite mínimo regulatório.
