O que é D-4 em uma válvula de segurança?

O que D-4 significa em um Válvula de segurança - A resposta direta

No contexto de uma válvula de segurança, D-4 refere-se a uma designação de orifício específica definida pelos padrões ASME (American Society of Mechanical Engineers) , particularmente na Seção I e Seção VIII da ASME, e posteriormente adotado pelo Padrão API 526. A letra "D" identifica a categoria de tamanho do orifício, enquanto o sufixo "-4" - usado em certas convenções de nomenclatura referenciadas pelo fabricante ou pela API - pode indicar uma variação ou subtipo dentro dessa classe de orifício, às vezes refletindo o diâmetro do furo da sede, o emparelhamento do tamanho da entrada ou uma variante de modelo específica do fabricante dentro da faixa de orifício D.

O orifício D padrão na API 526 tem um área de fluxo efetiva de 0,110 polegadas quadradas (71 mm²) . Ele fica entre o orifício C menor (0,071 pol²) e o orifício E maior (0,196 pol²), tornando-o um dos tamanhos de orifício mais comumente especificados para aplicações de fluxo moderado em indústrias petroquímicas e de processo. Quando um fabricante acrescenta "-4" a esta designação, normalmente denota um tamanho de flange de entrada específico ou uma variante de classe de pressão - por exemplo, um corpo de orifício D com entrada de 1 polegada e saída de 2 polegadas (configuração 1 × 2) classificado para uma classe de pressão ASME específica.

Compreender esta designação é fundamental ao selecionar, comprar ou substituir uma válvula de alívio de pressão (PRV) ou válvula de alívio de segurança (SRV), porque um tamanho de orifício incorreto afeta diretamente a capacidade da válvula de aliviar a pressão com rapidez suficiente para proteger o equipamento contra eventos de sobrepressão.

Explicação do sistema de designação de orifícios ASME e API

Para entender completamente o que D-4 significa, você precisa entender como as designações de orifícios funcionam na indústria de válvulas de segurança. A estrutura de padronização ASME e API atribui letras alfabéticas às áreas de fluxo de orifício padronizadas. Essas letras vão de D a T (com algumas letras ignoradas), cada uma representando uma área de fluxo efetivo progressivamente maior.

O padrão API 526 - intitulado "Válvulas de alívio de pressão de aço flangeado" - é o documento principal que rege o dimensionamento de orifícios e configurações de válvulas para válvulas de segurança flangeadas usadas em refinarias de petróleo e indústrias relacionadas. A norma estabelece a área do orifício, tamanhos do corpo, classificações de pressão e requisitos de material. Todos os principais fabricantes de válvulas de segurança — incluindo Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Ler, Spirax Sarco e Neles — projetam suas linhas de produtos em torno dessas designações de orifício API 526 para garantir a intercambialidade.

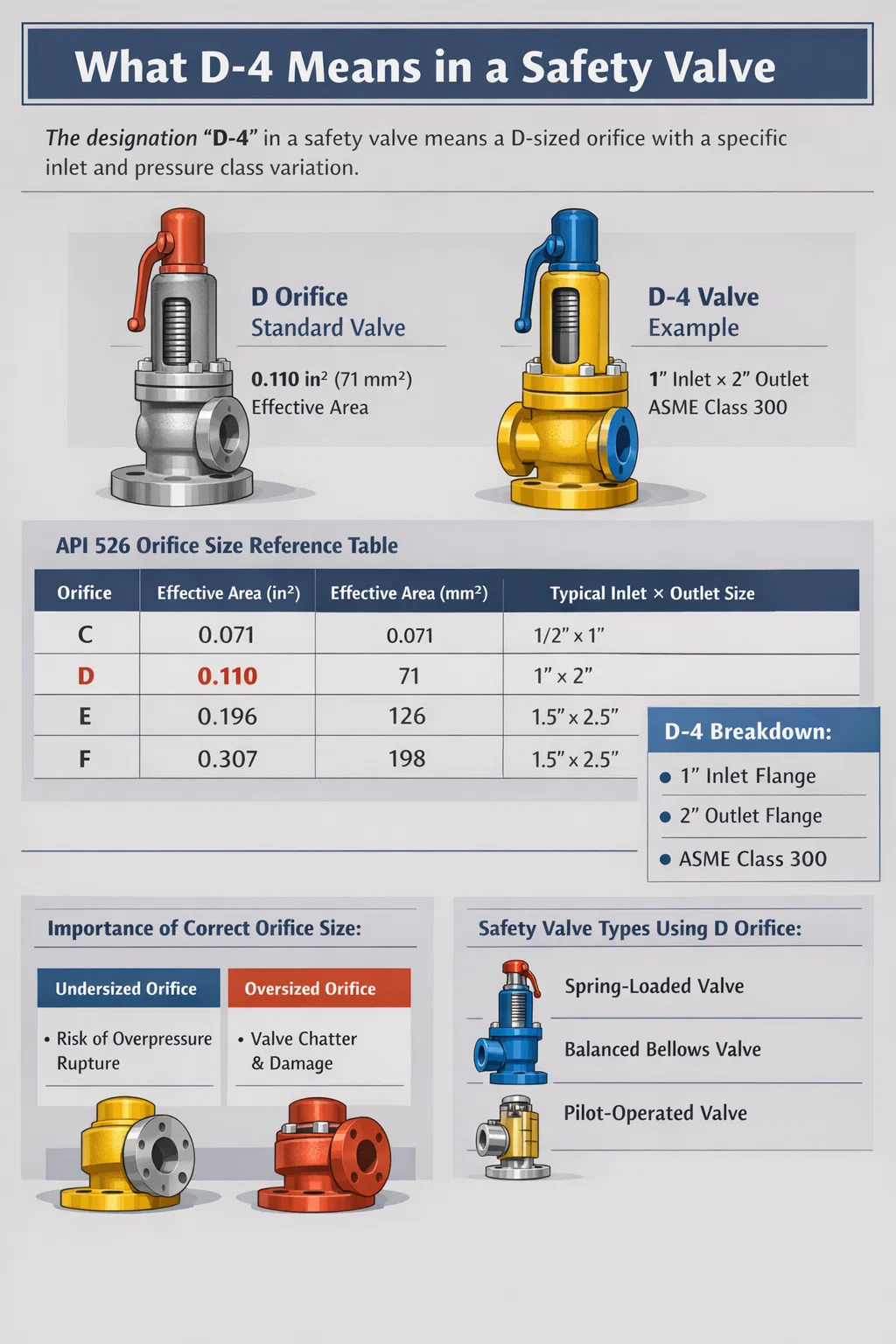

Tabela de referência de tamanhos de orifício padrão API 526

O sufixo numérico (como "-4") que às vezes segue a letra do orifício nos catálogos dos fabricantes não é originário da própria API 526. Em vez disso, reflete a codificação específica do fabricante para classe de pressão, classificação de flange de entrada/saída ou geração de modelo. Por exemplo, alguns fabricantes usam um sufixo para indicar que o corpo da válvula é classificado para flanges ASME Classe 300 em vez de Classe 150 – uma distinção que é extremamente importante em pressões operacionais mais altas. Outros o utilizam para diferenciar uma válvula de segurança convencional de uma versão de fole balanceado ou operada por piloto dentro da mesma família de orifícios.

Como o tamanho do orifício afeta diretamente o desempenho da válvula de segurança

O orifício é o componente que mais define o desempenho dentro de uma válvula de segurança. É o ponto mais estreito através do qual o fluido de alívio deve passar, e sua área determina a vazão máxima que a válvula pode descarregar em um determinado diferencial de pressão. Selecionar o orifício errado – seja muito pequeno ou desnecessariamente grande – cria sérias consequências operacionais e de segurança.

Orifício Subdimensionado: O Risco de Sobrepressão

Se um orifício for muito pequeno para a capacidade de alívio necessária, a válvula de segurança não poderá descarregar o fluido com rapidez suficiente quando ocorrer um evento de sobrepressão. A pressão do sistema continuará a subir além do limite de acumulação permitido. De acordo com a Seção VIII da ASME, o acúmulo máximo permitido para uma única válvula de alívio de pressão protegendo um vaso de pressão é 10% acima da pressão máxima de trabalho permitida (MAWP) para casos não relacionados a incêndio e 21% para casos de incêndio. Se o orifício da válvula não conseguir suportar o fluxo necessário dentro dessa faixa de acumulação, o vaso corre o risco de ruptura, o que pode ser catastrófico – liberando fluidos tóxicos, inflamáveis ​​ou de alta pressão no meio ambiente.

Orifício superdimensionado: vibração e instabilidade

Um orifício significativamente maior do que o necessário causa um problema diferente, mas igualmente sério: vibração. Quando a pressão operacional está próxima da pressão definida, mas o fluxo necessário é muito menor que a capacidade nominal da válvula, a válvula abre brevemente, libera uma pequena explosão de fluido, perde a sustentação do disco, fecha-se e imediatamente abre novamente. Este martelamento rápido – às vezes ocorrendo dezenas de vezes por minuto – corrói rapidamente a sede e o disco da válvula. Uma válvula de segurança trepidante pode ser destruída em poucas horas e vazará continuamente quando as superfícies de assentamento forem danificadas. O tamanho do orifício D é especificamente apropriado quando a capacidade de alívio necessária calculada está dentro de sua faixa – e não simplesmente porque é um tamanho comum.

Fórmula de capacidade de fluxo para válvulas de segurança

Para serviços de gás e vapor, a área de orifício necessária é calculada usando a seguinte fórmula ASME/API:

• A = W / (C × K × P₁ × √ (M / T × Z))
• Onde A = área de descarga efetiva necessária (in²)
• W = capacidade de alívio necessária (lb/h)
• C = constante do gás com base na proporção de calores específicos
• K = coeficiente de descarga (normalmente 0,975 para válvulas certificadas)
• P₁ = alívio da pressão em psia (pressão definida × 1,1 14,7 para acúmulo de 10%)
• M = peso molecular do gás, T = temperatura absoluta (°R), Z = fator de compressibilidade

Depois que a área necessária for calculada, o engenheiro seleciona o próximo tamanho de orifício API padrão que seja igual ou maior que a área calculada. Se o cálculo produzir uma área necessária de 0,095 pol², o orifício D (0,110 pol²) seria a seleção correta. Se o cálculo resultar em 0,115 pol², o orifício D é insuficiente e o orifício E (0,196 pol²) deve ser selecionado.

Tipos de válvulas de segurança que usam o orifício D

A designação do orifício D se aplica a vários tipos de válvulas de segurança, cada uma projetada para diferentes condições de serviço. Compreender qual tipo de válvula é apropriado para sua aplicação é tão importante quanto selecionar o tamanho correto do orifício.

Válvulas de segurança convencionais com mola

No projeto mais utilizado, essas válvulas contam com uma mola para segurar o disco contra a sede até que a pressão do sistema force a abertura do disco. Uma válvula de segurança convencional com orifício D é comumente especificada para serviço de vapor em caldeiras, sistemas de ar comprimido e equipamentos de processamento de gás com contrapressão relativamente estável (abaixo de 10% da pressão definida). A força da mola é calibrada para a pressão definida; assim que a pressão de entrada atinge o ponto de ajuste, o disco levanta e o fluido flui através da abertura do orifício D. A Série 900 da Emerson Crosby e a Série 2600 da Farris são exemplos bem conhecidos fabricados com configurações de orifício D.

Válvulas de segurança de fole balanceado

Estas válvulas incorporam um conjunto de fole que isola a mola do lado de saída, tornando a pressão de ajuste independente da contrapressão. Uma válvula de fole balanceada com orifício D é apropriada quando a contrapressão sobreposta ou acumulada excede 10% da pressão definida - por exemplo, em coletores de flare onde múltiplas válvulas descarregam em um coletor comum. Sem o fole, a contrapressão variável causaria um desvio no ponto de ajuste, potencialmente impedindo a válvula de abrir na pressão correta ou fazendo com que ela abrisse prematuramente.

Válvulas de alívio de pressão operadas por piloto

As válvulas operadas por piloto usam uma válvula piloto pequena para detectar a pressão do sistema e controlar uma válvula principal maior. Eles podem operar em até 98% da pressão definida sem vazamentos — em comparação com cerca de 90–92% para válvulas com mola — tornando-as ideais para sistemas que operam perto dos limites de projeto. O tamanho do orifício D é menos comum em válvulas operadas por piloto, uma vez que esses projetos são geralmente preferidos para aplicações de fluxo maior, mas estão disponíveis para aplicações que exigem fechamento hermético combinado com controle preciso da pressão de ajuste em fluxos de fluxo menores.

Aplicações de válvula de segurança com orifício D na indústria

O orifício D é um dos menores orifícios de válvula de segurança flangeados no padrão API 526, o que o posiciona para nichos de aplicação específicos onde os requisitos de vazão são moderados, mas a confiabilidade e a conformidade com o código não são negociáveis.

• Tambores de vapor da caldeira: Caldeiras de pequeno porte que produzem vapor em pressões entre 15 e 250 psig freqüentemente usam válvulas de segurança com orifício D. Nessas pressões e com capacidades típicas de caldeira de 2.000 a 10.000 lb/h de vapor, o orifício D fornece capacidade de alívio adequada sem especificações excessivas.
• Trocadores de calor: Trocadores de calor tipo casco e tubos em fábricas de produtos químicos geralmente exigem proteção de alívio térmico. O orifício D é adequado para cenários de alívio térmico de líquidos onde o fluxo necessário é pequeno, mas uma válvula flangeada certificada é necessária para conformidade com o código da Seção VIII da ASME.
• Sistemas de ar comprimido: Receptores de compressores de ar e coletores de distribuição em instalações industriais com pressões operacionais de 100 a 300 psig geralmente especificam válvulas de segurança com orifício D devido aos requisitos de fluxo moderado em relação ao volume do vaso.
• Equipamento de processamento de gás: Separadores, lavadores e tambores flash em operações upstream de petróleo e gás podem exigir válvulas de alívio de pressão com orifício D quando as taxas de fluxo de gás em condições de alívio estiverem dentro da faixa de capacidade de 0,110 pol².
• Embarcações farmacêuticas e de processamento de alimentos: Pequenos reatores e recipientes de armazenamento nessas indústrias geralmente operam sob rigorosos requisitos de higiene combinados com limites de pressão moderados, tornando o orifício D uma escolha apropriada para válvula de segurança flangeada.

Interpretações específicas do fabricante de D-4 em válvulas de segurança

Embora a API 526 padronize a letra do orifício, o sufixo numérico varia de acordo com o fabricante. Veja como vários dos principais fabricantes de válvulas de segurança usam um sufixo numérico junto com a designação do orifício D:

Crosby (Emerson)

As séries JOS-E e JBS-E da Crosby usam a letra do orifício API na sequência do número do modelo. Uma válvula solicitada como configuração "1-D-2" especifica uma entrada de 1 polegada, orifício D e saída de 2 polegadas. Crosby não usa um sufixo numérico após a letra do orifício da mesma forma que D-4; em vez disso, os elementos numéricos referem-se aos tamanhos das conexões da carroceria dentro da estrutura do número do modelo.

Engenharia Farris (Curtiss-Wright)

Farris usa um número de série (como 2600, 2700) combinado com uma designação de orifício. Seus códigos de pedido incluem a letra do orifício separadamente de um sufixo de série, mas algumas documentações fazem referência a códigos combinados onde o número após a letra do orifício indica a caixa da mola ou o grupo de ajuste da faixa de pressão. Neste contexto, "D4" poderia fazer referência a uma válvula de orifício D configurada para um grupo de faixa de mola específico número 4.

Leser

A Leser, um fabricante alemão com forte presença global, utiliza as letras de orifício API em sua série de válvulas flangeadas (Tipo 441, 459, 526), mas estrutura seus códigos completos de modelo de maneira diferente. Um número de sufixo em seu sistema normalmente corresponde a um grupo de material do corpo ou classe de pressão – flanges Classe 150 versus Classe 300, por exemplo. Uma notação "D-4" da documentação da Leser exigiria referência cruzada de seu catálogo de produtos específico para confirmar se o "-4" se refere a um grupo de materiais, classe de pressão ou configuração de serviço.

Spirax Sarco

A Spirax Sarco concentra-se fortemente em aplicações de vapor e condensado. Suas válvulas de segurança flangeadas para serviço de vapor usam designações de orifício API em certas linhas de produtos, com modificadores numéricos indicando classificações de pressão ou configurações de internos. Ao revisar qualquer documentação da Spirax Sarco com uma referência D-4, o "-4" provavelmente denota um intervalo de pressão de ajuste específico dentro do tamanho do corpo do orifício D.

A principal lição é esta: sempre consulte a folha de dados específica do fabricante ou o guia de pedidos quando encontrar uma designação como D-4. A carta API padroniza a área de fluxo. O sufixo numérico é proprietário e varia entre os fabricantes. Encomendar uma válvula de segurança com base apenas em um código sem verificar o significado específico do fabricante pode resultar no recebimento de uma válvula com classe de pressão, material de acabamento ou configuração incorretos para sua aplicação.

Dimensionamento de válvula de segurança: processo passo a passo para seleção do orifício D

O dimensionamento adequado da válvula de segurança é um processo formal de engenharia regido pelos códigos ASME e API. Envolve várias etapas sequenciais, e apressá-las ou pular etapas de verificação é uma causa comum de problemas de campo.

1. Identifique o cenário de alívio: Determine qual cenário de sobrepressão prevalece: saída bloqueada, caso de incêndio, falha na rede elétrica, falha na válvula de controle, expansão térmica ou outra causa. Cada cenário produz uma taxa de alívio necessária diferente.
2. Calcule a capacidade de alívio necessária: Com base no cenário vigente, calcule a vazão mássica ou a vazão volumétrica do fluido que deve ser aliviado. Para um cenário de saída bloqueada em um sistema de gás, esta é normalmente a vazão de entrada máxima. Para um caso de incêndio em um recipiente cheio de líquido, o cálculo segue as fórmulas de entrada de calor API 521 com base na área de superfície molhada.
3. Determine as condições de alívio: Identifique a composição do fluido, a temperatura nas condições de alívio, a pressão de entrada (pressão definida mais acumulação aplicável) e a contrapressão na saída. Esses parâmetros alimentam diretamente o cálculo da área do orifício.
4. Calcule a área do orifício necessária: Aplique a fórmula API/ASME apropriada (as equações de serviço com gás, vapor ou líquido são diferentes). Isso fornece a área de fluxo efetiva mínima necessária em polegadas quadradas ou mm².
5. Selecione o próximo orifício padrão maior: Compare a área necessária calculada com a tabela de orifícios API 526 e selecione o próximo tamanho disponível que exceda o requisito. Se a área calculada for 0,095 pol², o orifício D (0,110 pol²) será selecionado. Se for 0,112 pol², vá até o orifício E (0,196 pol²).
6. Verifique a compatibilidade da contrapressão: Confirme se o tipo de válvula selecionado (convencional, fole balanceado ou operada por piloto) é apropriado para o nível de contrapressão previsto.
7. Especifique a configuração completa da válvula: Determine as classificações dos flanges de entrada e saída (ASME Classe 150, 300, 600, etc.), material do corpo e acabamento (aço carbono, aço inoxidável, liga), estilo da tampa (aberta ou fechada) e quaisquer requisitos especiais, como sedes macias ou gags de teste.

Erros comuns ao especificar uma válvula de segurança com orifício D

Mesmo engenheiros experientes cometem erros durante a especificação da válvula de segurança. Os seguintes erros aparecem repetidamente em inspeções da indústria e revisões pós-incidentes envolvendo o orifício D e outras válvulas de segurança de orifício padrão.

• Usando a capacidade nominal em vez da capacidade necessária: As folhas de dados da válvula de segurança listam o fluxo nominal real através da válvula nas condições especificadas. Às vezes, os engenheiros combinam esse número com o fluxo operacional normal do sistema, em vez do fluxo de alívio necessário em condições de sobrepressão. O cenário de alívio – e não as condições normais de operação – impulsiona a capacidade necessária.
• Ignorando a contrapressão: A instalação de uma válvula de segurança com orifício D convencional com mola em um coletor onde a contrapressão varia entre 15% e 40% da pressão de ajuste causará um desvio significativo da pressão de ajuste. Foles balanceados ou válvulas operadas por piloto devem ser usados ​​em aplicações de alta contrapressão.
• Área de orifício confusa com diâmetro de furo: A designação “D” refere-se à área de descarga efetiva, que representa o coeficiente de descarga (Kd). O diâmetro físico real do orifício é maior que a área equivalente calculada a partir da área efetiva. Não substitua as medições físicas do furo pela área efetiva nos cálculos de dimensionamento.
• Substituir por um fabricante diferente sem verificar a equivalência: Uma válvula de orifício D do Fabricante A e uma válvula de orifício D do Fabricante B têm a mesma área de fluxo efetiva (0,110 pol²), mas suas dimensões físicas, faixas de mola, opções de materiais e sufixos de modelo numérico podem ser diferentes. Sempre verifique com o fabricante antes de fazer referência cruzada aos números das peças.
• Definir a pressão muito próxima da pressão operacional: As válvulas de segurança normalmente devem ser ajustadas pelo menos 10% acima da pressão normal de operação para evitar fervura e danos ao assento. Uma válvula de orifício D ajustada para 100 psig em um sistema que opera rotineiramente a 97 psig sofrerá desgaste acelerado da sede e poderá não conseguir reassentar firmemente após o alívio.

Requisitos de manutenção e teste para válvulas de segurança com orifício D

Uma válvula de segurança com orifício D adequadamente dimensionada e instalada ainda requer manutenção e testes regulares para permanecer funcional e em conformidade com o código. Os requisitos jurisdicionais para intervalos de teste de válvulas de segurança variam, mas a maioria das estruturas regulatórias e melhores práticas do setor estão alinhadas com as diretrizes a seguir.

Intervalos de teste

O Conselho Nacional de Inspetores de Caldeiras e Vasos de Pressão (NB-23) e a maioria das jurisdições estaduais nos Estados Unidos exigem que as válvulas de segurança nas caldeiras sejam testadas pelo menos anualmente. Para vasos de pressão sob a Seção VIII da ASME, os intervalos de teste são frequentemente regidos pelo programa de inspeção baseada em risco (RBI) do proprietário, que pode especificar intervalos de 2 a 5 anos, dependendo da severidade do serviço e do histórico da válvula. API 576 — "Inspeção de Dispositivos de Alívio de Pressão" — fornece orientação detalhada sobre intervalos de inspeção, métodos de teste e critérios de aceitação para válvulas de alívio de pressão, incluindo configurações de orifício D.

Teste de bancada versus teste no local

As válvulas de segurança podem ser testadas no local usando uma alavanca de elevação de teste (quando fornecida e onde a pressão do sistema for suficiente) ou em uma bancada de teste após serem retiradas de serviço. Os testes de bancada são mais abrangentes e são necessários quando a válvula precisa ser recertificada após o reparo ou quando os testes no local não conseguem verificar a pressão de ajuste com precisão. Durante o teste de bancada, uma válvula de segurança com orifício D é submetida a um aumento na pressão de entrada até que ela se abra; a pressão de ajuste é verificada e a válvula é inspecionada quanto ao aperto da sede após o reassentamento.

Problemas comuns de manutenção

• Vazamento no assento: O problema mais comum encontrado durante a inspeção. Causada por contaminação do processo na sede, danos por vibração ou corrosão. O orifício D, sendo uma válvula pequena, é particularmente suscetível à contaminação por partículas que bloqueiam a sede.
• Fadiga ou corrosão da mola: As molas perdem tensão com o tempo, especialmente em serviços corrosivos ou com altas temperaturas. Uma mola desgastada fará com que a pressão definida caia.
• Bloqueio de entrada: O acúmulo de detritos na entrada restringe o fluxo através do orifício D e pode impedir que a válvula atinja a elevação total. As telas de entrada, quando utilizadas, devem ser limpas regularmente.
• Acúmulo de contrapressão na saída: A tubulação de descarga parcialmente bloqueada aumenta a contrapressão e afeta a pressão de ajuste e a capacidade de alívio das válvulas de segurança convencionais (não balanceadas).

Padrões regulatórios que regem válvulas de segurança com designação de orifício D

As válvulas de segurança — incluindo aquelas com designações de orifício D e D-4 — devem estar em conformidade com um conjunto de códigos e padrões em camadas. Compreender quais padrões se aplicam à sua instalação específica é essencial para conformidade legal e operação segura.

• Seção I da ASME: Abrange caldeiras de energia. As válvulas de segurança nas caldeiras devem ser certificadas pela ASME e carimbadas com o símbolo de código “V”, indicando que foram aprovadas nos testes de certificação de capacidade em um laboratório de testes reconhecido.
• Seção VIII da ASME: Cobre vasos de pressão. As válvulas de alívio de pressão devem apresentar o carimbo “UV” para válvulas de alívio de pressão ou o carimbo “UD” para discos de ruptura. O orifício D é comumente usado em aplicações da Seção VIII.
• Padrão API 526: Estabelece padrões dimensionais e de materiais para válvulas de alívio de pressão flangeadas de aço utilizadas nas indústrias química e de petróleo. Define a área efetiva do orifício D como 0,110 pol².
• Padrão API 520 (Partes I e II): Fornece orientação sobre dimensionamento, seleção e instalação de dispositivos de alívio de pressão. A Parte I cobre design e dimensionamento; A Parte II cobre os requisitos de instalação, incluindo o projeto da tubulação de entrada e saída para evitar vibrações e contrapressão excessiva.
• Padrão API 521: Abrange sistemas de alívio e despressurização de pressão, incluindo projeto de sistemas de flare e ventilação. Leitura obrigatória ao projetar o sistema de descarga para válvulas de segurança.
• PED (Diretiva de Equipamentos de Pressão) 2014/68/UE: Estrutura europeia equivalente que rege os dispositivos de alívio de pressão, incluindo válvulas de segurança usadas nos estados membros da UE.
• Código de Inspeção do Conselho Nacional (NBIC/NB-23): Regula a instalação, inspeção e reparo de dispositivos de alívio de pressão em jurisdições que os adotaram, principalmente nos Estados Unidos e Canadá.
