Como dimensionar uma válvula de segurança: um guia técnico completo

A resposta curta: como dimensionar uma válvula de segurança

Para dimensionar um válvula de segurança , você precisa calcular a capacidade de alívio necessária em fluxo mássico ou volumétrico e, em seguida, selecionar uma área de orifício da válvula grande o suficiente para passar esse fluxo na pressão definida da válvula mais a sobrepressão permitida. A fórmula governante depende da fase fluida – gás, vapor ou líquido – e de padrões como API 520 Parte I , API 526 e ASME Seção VIII Div. 1 defina o método de cálculo exato.

Na prática, o dimensionamento de uma válvula de alívio de pressão ou válvula de alívio de segurança envolve quatro entradas principais:

• Taxa de fluxo de alívio necessária (kg/h ou lb/h)
• Pressão definida e sobrepressão permitida (normalmente 10% para instalações de válvula única de acordo com ASME)
• Contrapressão na saída da válvula
• Propriedades físicas dos fluidos em condições de alívio

Depois de calcular a área de orifício necessária, você seleciona o próximo tamanho de orifício padrão maior nas tabelas API 526 – nunca menor. Uma válvula de segurança subdimensionada não protege a embarcação; um superdimensionado vibra, sofre erosão e vaza.

Por que o dimensionamento adequado da válvula de segurança é mais importante do que a maioria dos engenheiros imagina

Uma válvula de segurança é a última linha de defesa entre a operação normal e um evento catastrófico de sobrepressão. Subdimensionamento significa que a válvula não pode fluir rápido o suficiente para evitar que o vaso exceda sua pressão máxima de trabalho permitida (MAWP). O superdimensionamento cria um problema diferente, mas igualmente sério: a válvula abre, libera uma pequena quantidade de fluido, fecha e depois abre novamente em rápida sucessão – uma condição destrutiva chamada conversa .

A vibração causa danos ao assento em poucos minutos. Uma válvula de alívio de segurança que deveria durar 10 anos pode ser destruída em um único evento que dura menos de uma hora. Os custos de manutenção de sedes de válvulas, discos e bicos podem variar de US$ 2.000 a US$ 20.000 por válvula, sem contar a perda de produção.

Além da economia, a conformidade regulatória é obrigatória. Na maioria das jurisdições, os vasos de pressão devem ser protegidos por dispositivos de alívio dimensionados e carimbados de acordo com os códigos reconhecidos. Nos Estados Unidos, Código ASME para caldeiras e vasos de pressão, Seção VIII é o padrão principal. Na Europa, a Diretiva de Equipamentos de Pressão (PED) e a EN ISO 4126 regem o projeto. O não cumprimento cria responsabilidade legal e pode anular o seguro do equipamento.

Termos-chave que você deve compreender antes de dimensionar

O dimensionamento de válvulas de segurança tem seu próprio vocabulário. A má compreensão de até mesmo um termo pode levar a um erro de cálculo que se propaga por todo o exercício de dimensionamento.

Definir pressão

A pressão de entrada na qual a válvula de segurança está configurada para abrir. Para uma embarcação com MAWP de 100 barg, a pressão definida não deve exceder 100 barg. A pressão de ajuste está estampada na placa de identificação da válvula e testada durante o ajuste em bancada.

Sobrepressão

O aumento de pressão acima da pressão definida que ocorre enquanto a válvula está aberta e fluindo. ASME permite Sobrepressão de 10% para uma única válvula de segurança e 16% para casos de incêndio. A pressão de alívio é igual à pressão definida mais a sobrepressão.

Contrapressão

Pressão na saída da válvula, causada pela tubulação de descarga. A contrapressão reduz a pressão diferencial através da válvula e, portanto, reduz a capacidade. Existem dois tipos:

• Contrapressão sobreposta — existe antes da válvula abrir, devido a um coletor pressurizado ou saída fechada.
• Contrapressão acumulada — desenvolve-se apenas quando a válvula está fluindo, devido a perdas por atrito na tubulação de descarga.

As válvulas de segurança convencionais são sensíveis à contrapressão. Se a contrapressão acumulada exceder 10% da pressão definida, um fole balanceado ou válvula de alívio de pressão operada por piloto deve ser considerado.

Coeficiente de Descarga (Kd)

Um fator adimensional que leva em conta as perdas de fluxo através do corpo da válvula. API 520 usa um coeficiente nominal de descarga, Kd, que normalmente é em torno 0,975 para serviço de gás/vapor e 0,65 para serviço líquido. Os fabricantes publicam valores Kd certificados de testes de fluxo ASME.

Área de orifício necessária (A)

A área de fluxo mínima calculada a partir do seu serviço de alívio. Você então combina isso com a próxima designação de orifício padrão maior da API 526 (D, E, F, G, H, J, K, L, M, N, P, Q, R, T).

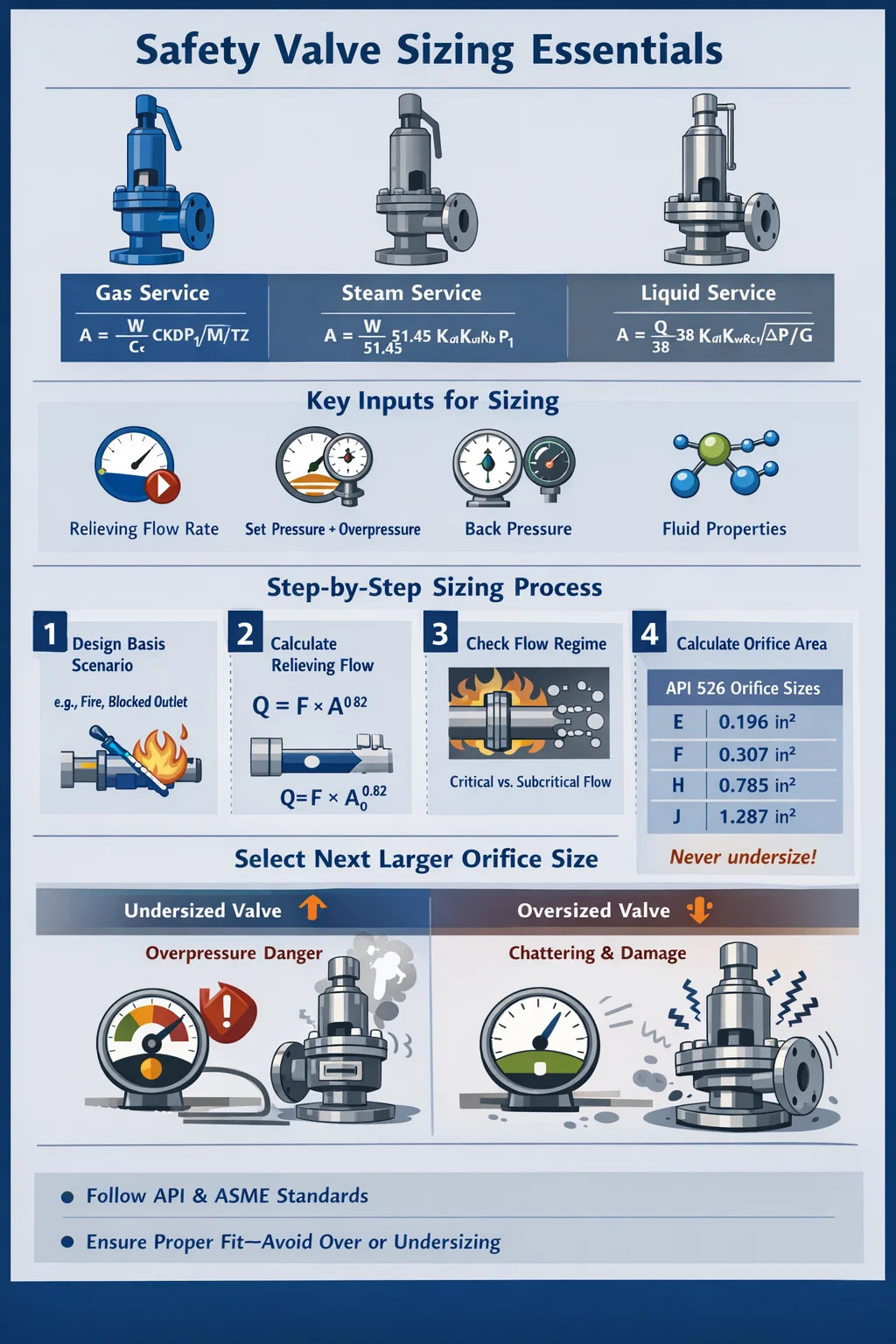

Passo a passo: como dimensionar uma válvula de segurança para serviço de gás ou vapor

O dimensionamento de gás e vapor utiliza equações de fluxo compressível. A metodologia API 520 Parte I é o padrão da indústria para isso. Siga estas etapas em ordem.

Etapa 1: Identificar o Cenário Base do Design

Você deve primeiro determinar o que causa a sobrepressão. Cenários comuns incluem saída bloqueada, falha na água de resfriamento, exposição ao fogo, ruptura do tubo do trocador de calor e reação descontrolada. Cada cenário produz um fluxo de alívio necessário diferente. Dimensione para o pior caso único credível, a menos que a filosofia de instalação exija casos simultâneos.

Etapa 2: Calcular o Fluxo de Alívio Necessário

Isso vem de uma simulação de processo ou balanço de calor e material. Para uma saída bloqueada em um compressor, a vazão necessária é igual à vazão total do compressor. Para casos de incêndio, a API 521 fornece a fórmula de entrada de calor:

Q = 43.200 × F × A ^0.82 (para superfície molhada, em BTU/h, unidades imperiais)

onde F é um fator ambiental (1,0 para embarcações nuas, 0,3 para embarcações adequadamente isoladas) e A é a área de superfície molhada em pés quadrados.

Etapa 3: verificar fluxo crítico ou subcrítico

O fluxo através de um bocal de válvula de segurança torna-se crítico (obstruído) quando a relação entre a contrapressão e a pressão de alívio cai abaixo da relação de pressão crítica Cf. Para um gás ideal, Cf depende da razão dos calores específicos (k ou γ):

Cf = (2/(k 1)) ^k/(k-1)

Para a maioria dos hidrocarbonetos e ar, k ≈ 1,3–1,4, dando Cf ≈ 0,545–0,528. Se a contrapressão/alívio de pressão estiver abaixo de Cf, você tem fluxo crítico e usa a equação de fluxo crítico mais simples. Caso contrário, use a correção subcrítica.

Etapa 4: Aplicar a Fórmula de Dimensionamento de Gás API 520

Para fluxo de gás crítico (API 520 Parte I, Equação 3):

A = W / (C × Kd × P1 × KB × √(M / (T × Z)))

• A = área do orifício necessária (pol²)
• W = capacidade de alívio necessária (lb/h)
• C = constante de gás derivada de k (adimensional, tabulada na API 520 Apêndice B)
• Kd = coeficiente efetivo de descarga (use 0,975 para dimensionamento preliminar)
• P1 = alívio de pressão em psia (pressão definida × 1,1 14,7 para descarga atmosférica)
• Kb = fator de correção de contrapressão (dos valores API 520; 1,0 se a contrapressão for insignificante)
• M = peso molecular do gás
• T = alívio da temperatura em Rankine (°F 460)
• Z = fator de compressibilidade em condições de alívio (1,0 para gás ideal)

Etapa 5: selecione o tamanho do orifício padrão

Pegue a área calculada A e encontre a próxima designação de orifício padrão maior na API 526. Por exemplo, se A = 0,85 pol², um orifício D (0,110 pol²) é muito pequeno, um E (0,196 pol²) é muito pequeno e assim por diante até encontrar o ajuste correto. Nunca arredonde para baixo. O orifício selecionado deve ser igual ou maior que a área necessária.

Dimensionando uma válvula de segurança para serviço Steam

O dimensionamento do vapor utiliza uma versão simplificada da equação dos gases porque as propriedades do vapor na saturação são bem caracterizadas. API 520 Parte I fornece uma fórmula específica para vapor:

A = W / (51,45 × Kd × Ksh × Kn × Kb × P1)

• Ksh = fator de correção de superaquecimento (1,0 para vapor saturado; menor que 1,0 para vapor superaquecido, da API 520 Tabela 6)
• Kn = Correção Napier para vapor de alta pressão (aplica-se quando a pressão definida excede 1.500 psia)
• Outras variáveis são definidas como para serviço de gás

Por exemplo, uma válvula de segurança de caldeira com capacidade de alívio necessária de 50.000 lb/h de vapor saturado a 250 psig de pressão definida (alívio da pressão = 275 psia) e nenhuma contrapressão significativa exigiria:

UMA = 50.000 / (51,45 × 0,975 × 1,0 × 1,0 × 1,0 × 275) ≈ 3,62 pol²

A partir da API 526, o próximo orifício padrão maior acima de 3,62 pol² seria um orifício P de 6,38 pol², que é superdimensionado. Na prática, você pode usar duas válvulas menores em paralelo para manter cada válvula com tamanho mais apropriado em relação à área do orifício – isso também fornece redundância.

Dimensionando uma válvula de segurança para serviço com líquidos

A calibragem de líquidos é fundamentalmente diferente da calibragem de fluidos compressíveis. Os líquidos são incompressíveis, portanto a capacidade é determinada pela raiz quadrada da pressão diferencial e não pela pressão absoluta.

A fórmula de dimensionamento de líquidos API 520 é:

A = Q / (38 × Kd × Kw × Kc × Kv × √(ΔP / G))

• Q = fluxo de alívio necessário em galões americanos por minuto (gpm)
• Kd = 0,65 para serviço líquido (não 0,975)
• Kw = correção de contrapressão para válvulas balanceadas (1,0 para válvulas convencionais)
• Kc = correção combinada (1,0 se não houver disco de ruptura a montante, 0,9 se o disco de ruptura for instalado em série)
• Kv = fator de correção de viscosidade (1,0 para dimensionamento inicial; iterar se o fluido for viscoso)
• ΔP = pressão diferencial através da válvula em psi (pressão de alívio menos contrapressão)
• G = gravidade específica do líquido em relação à água a 60°F

As válvulas de segurança para líquidos geralmente exigem o selo UV da Seção VIII da ASME, e versões especiais de internos para líquidos de corpos de válvula padrão devem ser usadas. Usar um corpo de válvula de gás/vapor para serviço com líquidos sem interno de líquido normalmente resulta em redução significativa da capacidade e possível instabilidade.

Correção de viscosidade para fluidos espessos

Se a viscosidade do fluido nas condições de alívio exceder cerca de 100 SSU (Saybolt Seconds Universal), o fator de correção da viscosidade Kv torna-se significativo. A correção utiliza o número de Reynolds através do orifício. Comece com Kv = 1,0, calcule uma área de orifício de teste, determine o número de Reynolds, procure Kv na tabela API 520 e depois recalcule. Itere até que a área do orifício convirja – geralmente dentro de duas ou três iterações para fluidos de processo típicos.

Tamanhos de orifício padrão: Tabela de referência API 526

Depois de calcular a área de orifício necessária, selecione a próxima designação de orifício padrão da API 526. A tabela abaixo mostra as designações de orifício padrão e suas áreas nominais. Sempre verifique com a folha de dados específica do fabricante, pois as áreas efetivas reais dos orifícios podem variar ligeiramente dos valores nominais API 526.

Como a contrapressão afeta a seleção e o dimensionamento da válvula de segurança

A contrapressão é um dos aspectos mais comumente maltratados do dimensionamento da válvula de alívio de pressão. Os engenheiros que ignoram isso acabam com válvulas com desempenho diferente do projetado – às vezes de forma perigosa.

Válvulas de Segurança Convencionais

Uma válvula de segurança de mola direta convencional tem sua cavidade de mola ventilada para a saída. Isso significa que a contrapressão atua diretamente contra a força da mola, aumentando efetivamente a pressão definida. Se a contrapressão sobreposta for constante e conhecido , a válvula pode ser ajustada em bancada para compensar. Mas se a contrapressão for variável, a pressão definida muda com ela – uma situação perigosa. A API 520 recomenda que A contrapressão acumulada em uma válvula convencional não excede 10% da pressão de ajuste em medidor.

Válvulas de segurança de fole balanceado

Uma válvula de alívio de pressão de fole balanceado utiliza um elemento flexível para isolar a mola da contrapressão, mantendo a pressão definida estável independentemente das condições de saída. Estas válvulas podem suportar contrapressão de até aproximadamente 50% da pressão definida sem degradação significativa do desempenho, embora a capacidade ainda diminua com o aumento da contrapressão e a correção de Kb ainda se aplique.

Válvulas de alívio de pressão operadas por piloto

Uma válvula de alívio operada por piloto utiliza a pressão do processo para manter a sede da válvula principal fechada. A válvula principal abre somente quando o piloto detecta sobrepressão. Estas válvulas são essencialmente imunes aos efeitos de contrapressão na pressão de ajuste e podem operar com contrapressões de até 80% da pressão definida em alguns projetos . Eles são frequentemente escolhidos para aplicações de alta pressão, coletores de flare com contrapressão acumulada significativa e situações onde a pressão de ajuste precisa é crítica.

Alívio Bifásico e Misto: Considerações Especiais

Quando o fluido de alívio é uma mistura bifásica de líquido e vapor, nem o método de dimensionamento de gás nem de líquido se aplica diretamente. Fluidos intermitentes, sistemas reativos e circuitos de refrigeração frequentemente produzem cenários de alívio de duas fases. O subdimensionamento nestes casos é comum e perigoso.

Os métodos reconhecidos para dimensionamento em duas fases incluem:

• Metodologia DIERS (Design Institute for Emergency Relief Systems) — a abordagem mais rigorosa, desenvolvida especificamente para sistemas bifásicos reativos e sem equilíbrio
• Método ômega — um modelo de equilíbrio simplificado de Leung (1986), adotado na API 520 Apêndice C; usa um único parâmetro ω derivado de cálculos de flash em 90% e 100% da pressão de alívio
• HEM (Modelo de Equilíbrio Homogêneo) — assume equilíbrio termodinâmico completo e mistura homogênea; conservador para a maioria das aplicações

O dimensionamento de duas fases normalmente requer um simulador de processo (como Aspen HYSYS, SimSci PRO/II ou VMGSim) para gerar dados flash em condições de alívio. A área de orifício necessária resultante é muitas vezes 2 a 5 vezes maior do que o que um cálculo de vapor puro sugeriria para a mesma vazão. É por isso que muitas fábricas que dimensionaram válvulas de alívio presumindo o serviço somente de vapor descobriram que elas eram gravemente subdimensionadas quando o fluido real era bifásico.

Queda de pressão de entrada: a regra dos 3% que é ignorada

A pressão na entrada da válvula quando ela está fluindo não deve cair mais de 3% abaixo da pressão definida (de acordo com API 520 Parte II e API 526). Este limite de 3% na queda de pressão de entrada é uma das restrições mais frequentemente violadas na prática de instalação e causa vibração.

Aqui está o porquê: uma válvula de segurança com mola começa a fechar quando a pressão de entrada cai. Se a tubulação de entrada tiver alta resistência, a pressão na entrada da válvula cai drasticamente quando a válvula abre. Se essa queda exceder a purga (a redução de pressão necessária para recolocar a válvula – normalmente 7–10% da pressão de ajuste para válvulas de processo), a válvula fecha antes que a pressão do sistema seja recuperada e, em seguida, abre novamente. O ciclo se repete – isso é vibração e destrói a sede da válvula.

Na prática, a regra dos 3% significa que o tubo de entrada deve ser curto e de diâmetro grande. Uma orientação aproximada: o bocal de entrada deve ser pelo menos tão grande quanto o tamanho da conexão de entrada da válvula da tabela API 526, e o comprimento equivalente da tubulação de entrada deve ser minimizado. Calcule a queda de pressão real no fluxo de alívio total usando a equação de Darcy-Weisbach antes de finalizar o projeto da instalação.

Dimensionamento da caixa de incêndio: quando o alívio térmico domina

Os casos de incêndio geralmente regem o dimensionamento de válvulas de segurança para recipientes de armazenamento e equipamentos de processo localizados em áreas com estoques de inflamáveis. O cenário pressupõe um incêndio em torno da embarcação, aquecendo o conteúdo e gerando vapor que deve ser aliviado.

A API 521 fornece duas equações para a entrada de calor do fogo – uma para superfície molhada (líquido abaixo da chama) e outra para superfície não molhada (espaço de vapor). A equação da superfície molhada normalmente governa e fornece uma entrada de calor em BTU/h ou kW. Esta entrada de calor é então dividida pelo calor latente de vaporização do líquido nas condições de alívio para fornecer a taxa de fluxo de vapor necessária.

Um detalhe crítico: o caso de incêndio permite 21% de sobrepressão sob a Seção VIII da ASME (contra 10% para casos normais), o que reduz um pouco a área do orifício necessária. No entanto, a ASME também exige que o caso de incêndio seja tratado por uma válvula de alívio de incêndio dedicada ajustada em 110% da MAWP (enquanto a válvula primária está em 100%), ou demonstrando que a válvula primária tem capacidade suficiente para ambos os cenários.

Exemplo: um vaso horizontal contendo 10.000 galões de nafta com 2.000 pés² de superfície molhada, sem drenagem, sem isolamento e sem aplicação de água para combate a incêndio (F = 1,0):

Q = 43.200 × 1,0 × 2.000 ^0.82 ≈ 34.200.000 BTU/h

Se o calor latente da nafta nas condições de alívio for de 120 BTU/lb, o fluxo de vapor necessário será de 285.000 lb/h – um requisito de alívio muito grande que provavelmente levaria à seleção de múltiplas válvulas de segurança de orifício grande ou de uma válvula operada por piloto.

Erros comuns de dimensionamento e como evitá-los

Usando a fase fluida errada

Assumir que o alívio é todo vapor quando o fluido real nas condições de alívio é bifásico pode subdimensionar a válvula por um fator de 3 ou mais. Sempre execute um cálculo de flash na pressão e temperatura de alívio para determinar a fase real e a composição do fluido que flui.

Ignorando a contrapressão em sistemas de flare

À medida que a planta envelhece e mais cargas de alívio são adicionadas ao coletor de flare, a contrapressão aumenta. Uma válvula dimensionada para contrapressão de 5 psi no ano um pode apresentar contrapressão de 25 psi dez anos depois, à medida que as expansões de produção carregam o sistema de flare. Verifique novamente as suposições de contrapressão durante as revisões do Gerenciamento de Mudanças.

Selecionando válvulas superdimensionadas "para segurança"

O instinto de adicionar margem selecionando uma válvula maior é contraproducente. Uma válvula de segurança superdimensionada vibra, causando danos mecânicos e vazamentos. A API 520 Parte I avisa explicitamente: o orifício selecionado deve estar o mais próximo possível da área necessária calculada, sem passar abaixo dela. Se o próximo tamanho padrão resultar em uma válvula mais de 10% maior do que o necessário, considere usar uma pressão de ajuste menor ou duas válvulas menores em paralelo.

Esquecendo o fator de correção de combinação Kc

Quando um disco de ruptura é instalado antes de uma válvula de segurança, a combinação atua como um dispositivo único e a capacidade é reduzida. API 520 especifica Kc ​​= 0,9, a menos que a combinação específica tenha sido testada e certificada. Muitos engenheiros aplicam esse fator apenas à fórmula de dimensionamento de líquidos e esquecem que ele também se aplica ao dimensionamento de gases.

Não contabilizando a pressão operacional versus pressão definida

A Seção VIII da ASME exige que uma válvula de segurança permaneça fechada e não vaze em condições normais de operação. A API recomenda um mínimo Margem operacional de 10% entre a pressão operacional normal e a pressão definida (ou seja, a pressão definida deve ser pelo menos 1,1× a pressão máxima normal de operação). As válvulas operadas muito perto da pressão definida apresentam fervura, vazamento na sede e desgaste prematuro.

Software e ferramentas para dimensionamento de válvulas de segurança

O cálculo manual usando equações API 520 é simples para fluidos monofásicos, mas torna-se demorado para grandes sistemas de alívio com muitas válvulas. Várias ferramentas de software automatizam o processo:

• Analisador de sistema Aspen FLARENET / Aspen Flare — padrão da indústria para modelagem de redes de flare; dimensiona válvulas de alívio e analisa a contrapressão do coletor simultaneamente
• API EPCON — ferramenta dedicada de dimensionamento API 520/521/526; amplamente utilizado para dimensionamento individual de válvulas
• Ferramenta de dimensionamento on-line do Crosby Engineering Handbook — fornecido pela Emerson/Crosby para dimensionamento rápido de seus produtos de válvula
• Ler VALVESTAR — Ferramenta do fabricante europeu; aplica métodos API e EN ISO 4126
• COMPRESS / PV Elite — principalmente software de projeto de embarcações, mas inclui módulos integrados de dimensionamento de válvulas de alívio

Essas ferramentas reduzem erros de cálculo e geram documentação para submissões regulatórias. No entanto, eles exigem entradas corretas. Entra lixo, sai lixo – compreender as equações e suposições subjacentes é essencial para detectar erros na saída do software.

Resumo dos requisitos regulamentares e de código

Diferentes regiões e indústrias aplicam códigos diferentes ao dimensionamento e instalação de válvulas de segurança. A tabela abaixo resume os padrões primários:

Lista de verificação prática para dimensionamento de válvulas de segurança

Use esta lista de verificação antes de finalizar qualquer cálculo de dimensionamento de válvula de segurança e especificação de aquisição.

1. Identifique todos os cenários de sobrepressão credíveis e determine o caso aplicável (fluxo de alívio máximo necessário)
2. Confirme a MAWP e ajuste a pressão, garantindo pelo menos 10% de margem operacional acima da pressão operacional normal máxima
3. Determine a fase do fluido de alívio (gás, líquido, vapor, bifásico) na pressão definida mais sobrepressão
4. Colete propriedades do fluido: peso molecular, razão k, compressibilidade Z, viscosidade, calor latente, gravidade específica
5. Estime a contrapressão (sobreposta e acumulada) e selecione o tipo de válvula de acordo
6. Aplique a fórmula API 520 correta para a fase fluida e calcule a área de orifício necessária A
7. Aplique todos os fatores de correção (Kb, Kc, Kw, Kv) aplicáveis à sua instalação
8. Selecione o próximo orifício padrão maior da API 526; verifique se a área selecionada não é mais do que aproximadamente 10% maior do que o necessário (para evitar risco de vibração)
9. Verifique se a queda de pressão do tubo de entrada no fluxo de alívio total não excede 3% da pressão definida
10. Confirme se a contrapressão da tubulação de descarga no fluxo de alívio total está dentro do limite permitido do tipo de válvula
11. Especifique materiais de construção compatíveis com o fluido e a temperatura do processo
12. Confirme se a válvula possui o carimbo de código correto (UV para ASME Seção VIII, V para serviço de caldeira Seção I)
